Веб-сервис для разработки нормативов градостроительного проектирования#

Веб-сервис для разработки нормативов градостроительного проектирования (НГП) обеспечивает возможность унифицированной подготовки цифровых нормативов градостроительного проектирования в формате .xml с возможностью экспорта отчета в различных форматах.

Основные функции:

  • создание и редактирование НГП в формате .xml;

  • объединение нескольких НГП в формате .xml;

  • экспорт НГП в форматах .xml, .docx, .xlsx для загрузки в ГИСОГД и ФГИС ТП;

  • формирование местных НГП на основе региональных в формате .xml;

  • экспорт технических требований в виде описания XSD-схемы в формате .xlsx.

Интерфейс#

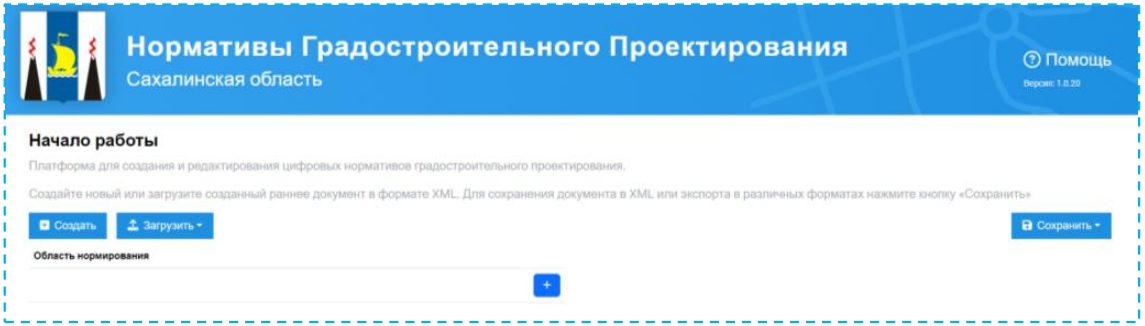

Основные элементы интерфейса стартовой страницы веб-сервиса:

  • Создать – создание новых НГП.

  • Загрузить – функция имеет два режима:

    • Загрузить из файла – загрузка документа НГП в формате .xml для его проверки и последующего редактирования;

    • Загрузить и объединить файлы – загрузка нескольких НГП в формате .xml для их объединения по областям нормирования. Функция необходима в случае, если разработка НГП ведется параллельно несколькими специалистами.

  • Сохранить – позволяет выполнить экспорт НГП в различных видах.

  • Помощь – открытие страницы с пользовательской инструкцией по веб-сервису.

../../_images/urban_ngp_6.png

Элементы управления веб-сервисом:

  • удалить – удалить элемент. Позволяет удалить ранее созданные области нормирования, виды объектов, расчетные показатели и условия их применения.

  • создать – создать элемент. Позволяет создать новые области нормирования, виды объектов, расчетные показатели и условия их применения.

  • дублировать – дублировать элемент. Позволяет дублировать расчетный показатель вместе с условиями применения в буфер обмена.

  • вставить – вставить скопированный элемент. При нажатии выполняется вставка ранее скопированного расчетного показателя со всеми вложенными элементами, т.е. скопируются все установленные для данного расчетного показателя условия применения.

  • закрепить – закрепить примечание для всего вида объекта. «Дополнительные параметры применения установленных расчетных показателей (примечание)» можно закреплять для всего вида объекта. Данное условие автоматически появляется во всех существующих и вновь созданных расчетных показателях данного вида объекта.

При необходимости для изменения порядка областей нормирования, видов объектов, расчетных показателей, в интерфейсе доступна функция переноса строки. Для этого необходимо зажать левую кнопку мыши и тащить строку в нужном направлении. В соответствии с порядком, определенным в интерфейсе веб-сервиса, формируется структура нормативов градостроительного проектирования в формате MS Word.

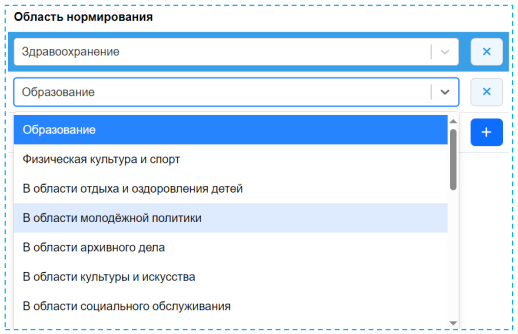

Раздел «Область нормирования»#

При выборе функции «Создать» или «Загрузить» первый раздел, предлагаемый к заполнению – «Область нормирования». Для объектов соответствующей области будут устанавливаться расчетные показатели.

../../_images/urban_ngp_7.png

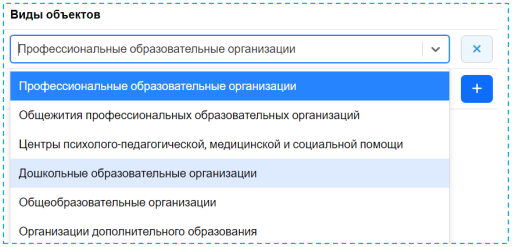

Раздел «Виды объектов»#

После выбора области нормирования определяются «Виды нормирования». Набор видов объект определен в соответствии с выбранной областью.

../../_images/urban_ngp_8.png

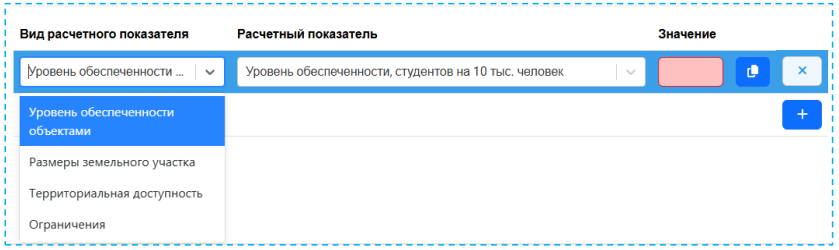

Раздел «Расчетный показатель и его значение»#

В данном разделе определяется перечень расчетных показателей минимально допустимого уровня обеспеченности объектами населения и расчетные показатели максимально допустимого уровня территориальной доступности таких объектов, а также ограничения, связанные с земельными участками и охранными зонами.

В отношении одного вида объектов может быть добавлено несколько расчетных показателей, которые будут отличаться значением и условиями применения.

Примечание

При вводе значения допускаются только цифры, точка для обозначения дробной части (например, 1.5) и дефис для указания диапазона без пробелов (например, 10-15 или 0.8-2.0). Любые другие символы (запятые, пробелы, буквы и т.п.) не принимаются системой.

../../_images/urban_ngp_9.png

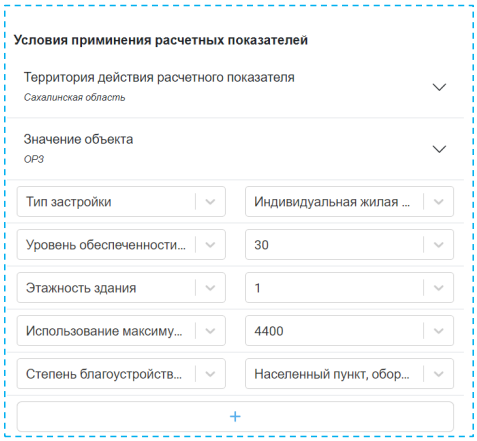

Раздел «Условия применения расчетных показателей»#

В данном разделе пользователю необходимо установить условия применения расчетных показателей, два из которых являются обязательными (территория действия расчетного показателя и значение объекта), остальные опциональны и могут быть пропущены, если дополнительных условий не предусмотрено для данного расчетного показателя.

../../_images/urban_ngp_10.png

Экспорт нормативов градостроительного проектирования#

Экспорт в формате XML

Возможность экспорта НГП в формате .xml предусмотрена для обмена и возможности дальнейшего изменения в веб-сервисе. Для этого необходимо нажать на кнопку Сохранить и выбрать «XML».

Формирование отчета в формате DOCX

Для формирования отчета в удобочитаемом виде формата .docx необходимо нажать на кнопку Сохранить, выбрать «НГП (MS Word)» и указать путь для сохранения файла.

Экспорт для загрузки в ФГИС ТП

Выбор «Импорт в ФГИС ТП (XML)» сформирует цифровые нормативы, соответствующие техническим требованиям Минэкономразвития России, для загрузки в ФГИС ТП.

Экспорт в формат XLSX для ГИСОГД

Выбор «Импорт в ГИСОГД (MS Excel)» сформирует отчет в формате .xlsx для импорта в ГИСОГД.

Экспорт технических требований в Excel

Выбор «Технические требования (MS Excel)» сформирует отчет в формате .xlsx для экспорта технических требований в виде описания XSD-схемы в формате Excel.

Формирование местных нормативов на основе региональных

Чтобы создать местные НГП (МНГП), используя загруженные региональные данные:

  1. Загрузите или создайте региональные цифровые нормативы.

  2. Нажмите кнопку Сохранить и выберите «МНГП (XML)».

  3. В открывшемся окне выберите нужное муниципальное образование.

Система автоматически сформирует и предложит скачать xml-файл местных нормативов. Полученный файл можно просмотреть и отредактировать, повторно загрузив его в веб-сервис.
