Мониторинг интеграций с внешними информационными системами#

Модуль собирает информацию о работе интеграций с внешними информационными системами: НСПД, Стройкомплекс.РФ, ИСУП, а также отслеживает использование интеграции с ЕГРН и наполняемость адресного плана.

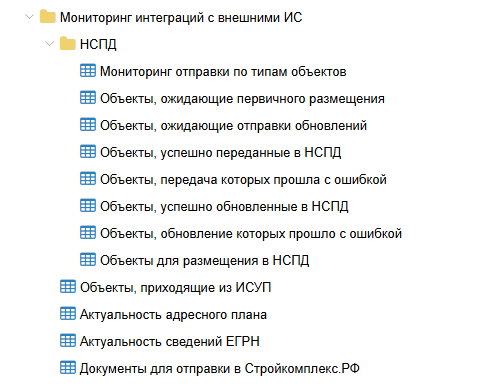

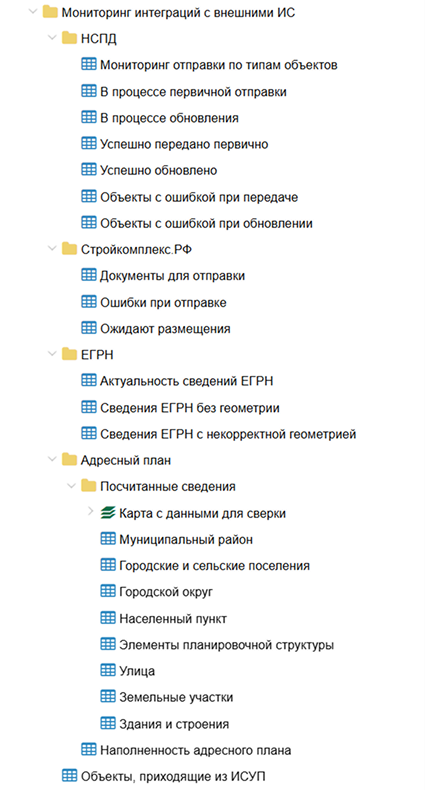

В Системе на уровне каждого муниципального образования формируется каталог «Мониторинг интеграций с внешними ИС», имеющий в своем составе:

  • каталог «НСПД», который содержит:

    • реестры с объектами, ожидающими первичного размещения и отправки обновлений;

    • реестры с объектами, которые переданы и обновлены в НСПД;

    • реестры с объектами, передача или обновление которых прошли с ошибкой;

  • реестр с объектами, приходящими из ИСУП;

  • реестр актуальности адресного плана, содержащий информацию о количестве сведений, а также графики с динамикой наполнения сведениями соответствующих разделов Системы (статистика считается автоматически раз в неделю);

  • реестр актуальности сведений ЕГРН, содержащий информацию об актуальности и качестве сведений, запрашиваемых из Росреестра, а также графики с динамикой наполнения сведениями соответствующих разделов Системы (статистика считается автоматически раз в неделю);

  • реестр документов, направленных на размещение в Стройкомплекс.РФ, со ссылкой на документ, а также информацией об отправке по каждому методу в виде лога.

../../_images/amethyst_8.png

Интерфейс#

Просмотр показателей в панели представления#

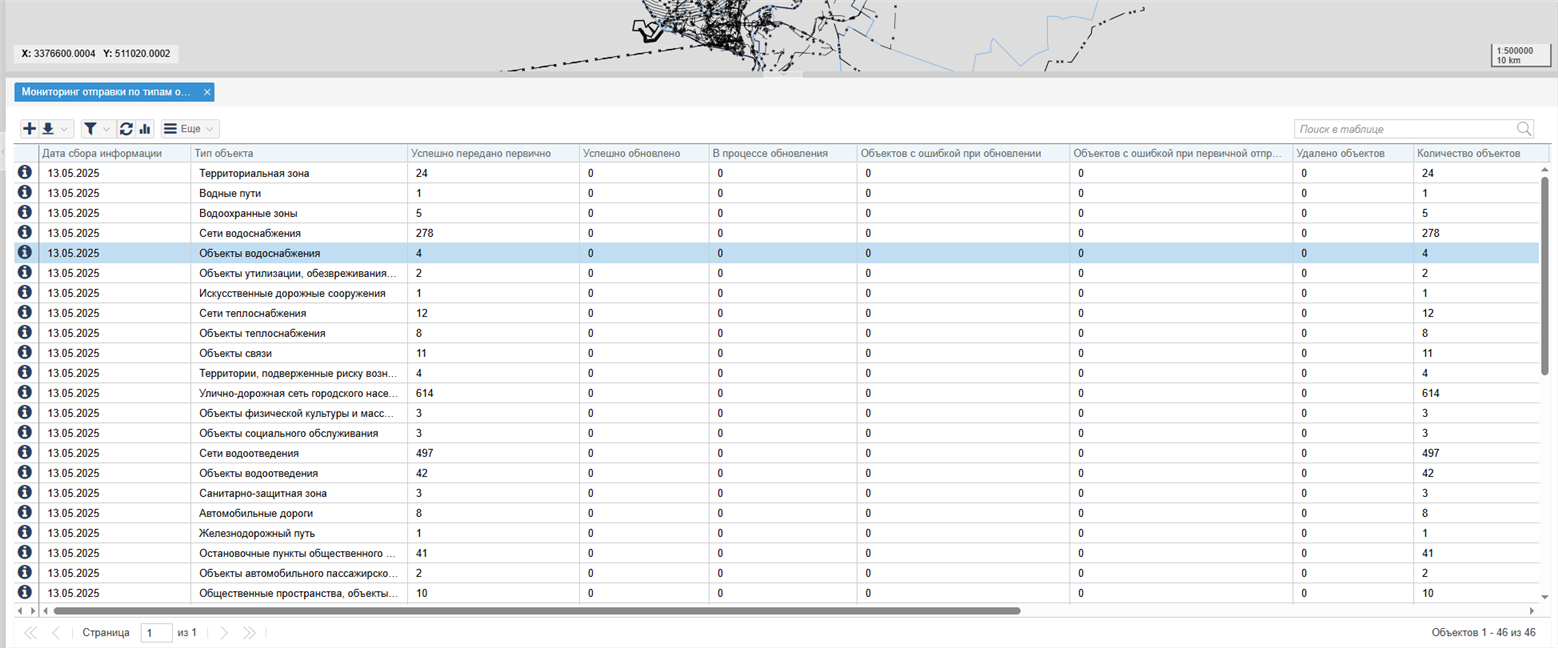

Загрузите необходимый реестр в панель представления.

../../_images/amethyst_9.png

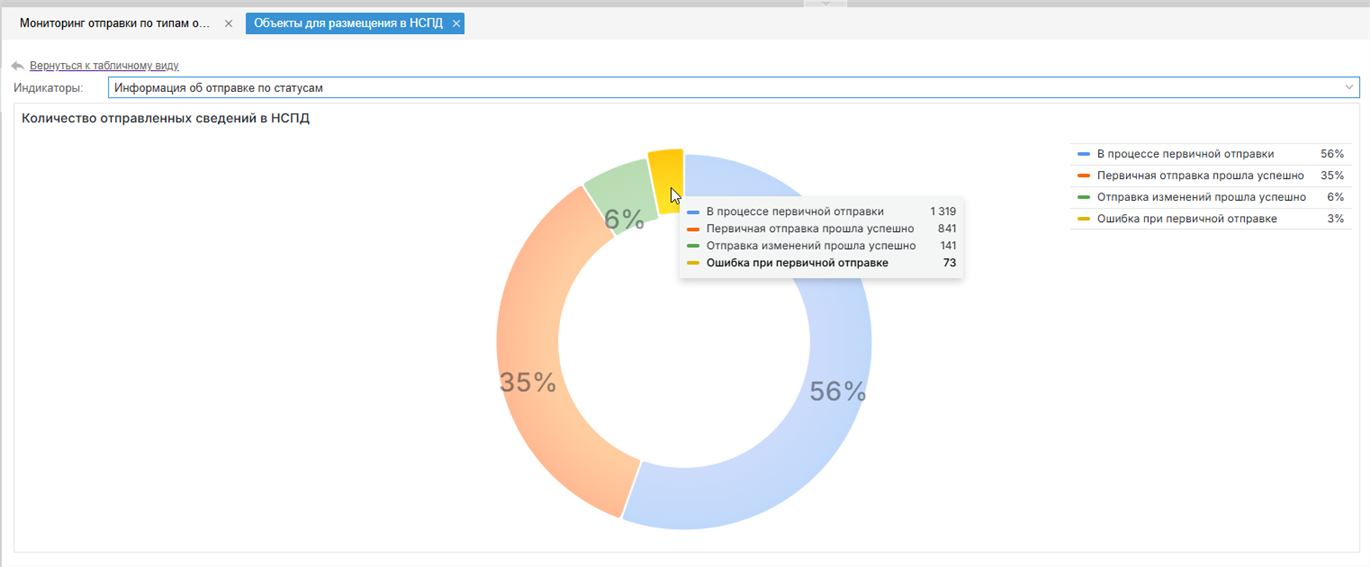

Для изменения табличного формата данных на графический нажмите на кнопку отображения графика график в панели представления. Сведения могут отобразиться в виде графика или диаграммы.

../../_images/amethyst_11.png

При наведении на части графика/диаграммы можно ознакомиться с количественными показателями параметра, указанного в поле [Индикаторы].

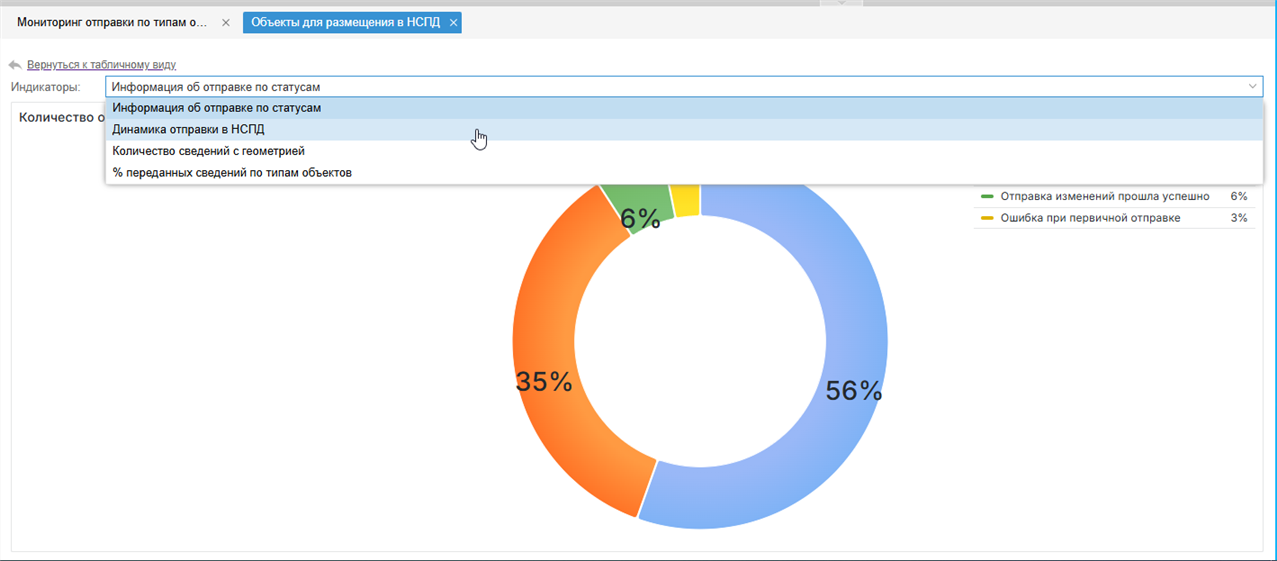

Чтобы посмотреть график/диаграмму показателей другого параметра, раскройте выпадающий список поля [Индикаторы] и выберите подходящее значение. Список параметров различается в зависимости от загруженного реестра в панель представления.

../../_images/amethyst_12.png

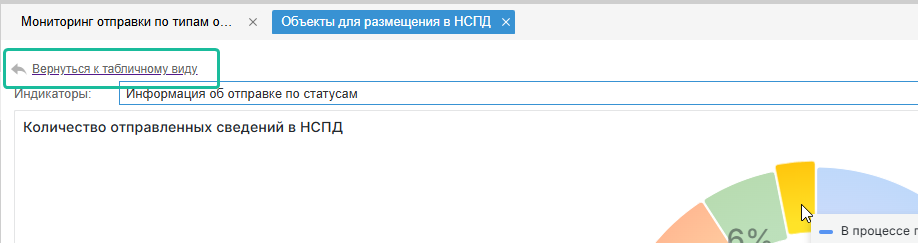

Чтобы вернуться к табличному формату данных, нажмите кнопку «Вернуться к табличному виду» в левом верхнем углу панели представления.

../../_images/amethyst_13.png

Просмотр показателей в карточке объекта#

Карточки объектов содержат более подробную информацию по статистике интеграции с внешней информационной системой.

Дважды нажмите на запись в реестре или на кнопку «Открыть карточку объекта» слева от записи. Откроется карточка объекта.

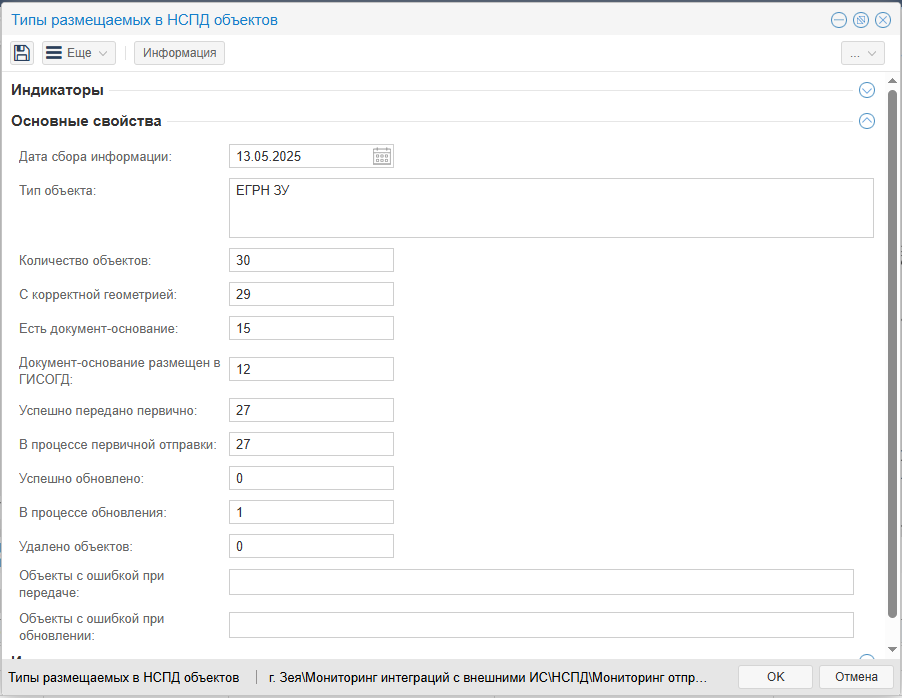

В секции «Основные свойства» отображается расчет показателей для выбранного объекта.

../../_images/amethyst_15.png

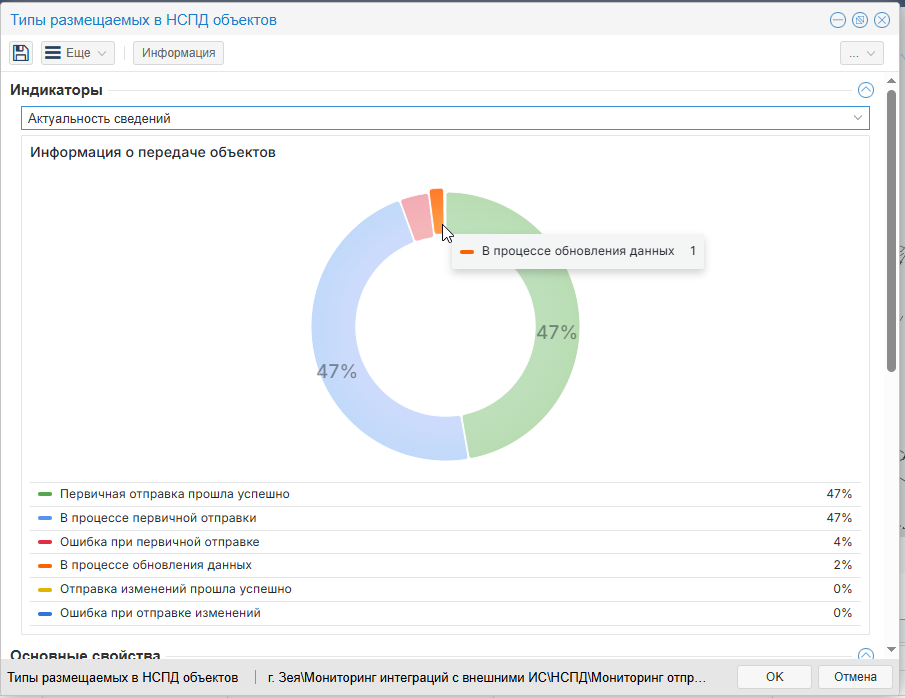

Чтобы посмотреть данные в виде графика/диаграммы, раскройте секцию «Индикаторы».

../../_images/amethyst_16.png

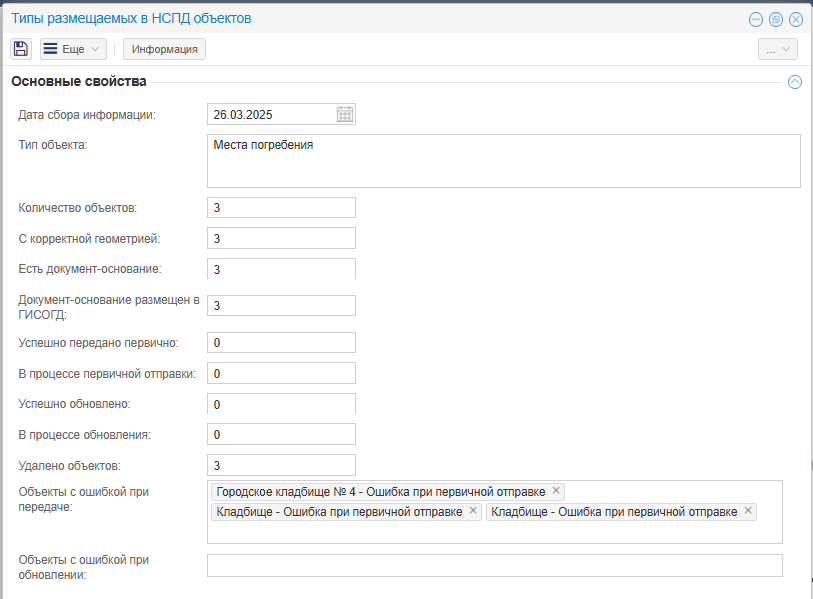

Карточка объекта может содержать в полях ссылки на карточки связанных объектов, которые можно открыть.

../../_images/amethyst_17.png

Показатели интеграции с внешними системами#

В данном разделе представлена информация по расчету показателей интеграции с разными внешними системами.

НСПД#

Карточка объектов для размещения в НСПД

В карточке объектов для размещения в НСПД представлены следующие сведения:

  • [Тип объекта] – это все типы, которые были указаны в протоколе передачи сведений в НСПД;

  • [Объект] – ссылка на объект, который направляется в НСПД;

  • [Статус передачи данных] – текущее состояние отправки объекта;

  • [Есть корректная геометрия] – у объекта есть геометрия, и она корректна. При отсутствии флажка стоит проверить, возможно у геометрии есть самопересечения или другие ошибки;

  • [Есть документ-основание] – объект привязан к набору данных, у которого в поле [Документ, определяющий статус действия] указан документ;

  • [Документ-основание размещен в ГИСОГД] – объект привязан к набору данных, у которого в поле [Документ, определяющий статус действия] указан документ, размещенный в ГИСОГД;

  • [Дата первичной отправки] – дата, когда произошла успешная первичная передача объекта;

  • [Дата последнего успешного обновления] – дата, когда произошла успешная передача внесенных изменений в геометрию или семантику объекта;

  • [Ошибка первичной отправки] – в случае, если первичная передача завершилась с ошибкой, то в этом поле будет указана возникшая ошибка;

  • [Ошибка последнего обновления] – в случае, если последняя передача измененного объекта завершилась с ошибкой, то в этом поле будет указана возникшая ошибка.

Карточка типа объекта

В карточке типа объекта представлены следующие сведения:

  • [Дата сбора информации] – расчётный день, на который сформирована информация по данному типу, представленная в карточке;

  • [Тип объекта] – это все типы, которые были указаны в протоколе передачи сведений в НСПД;

  • [Количество объектов] – количество всего объектов в данном типе вне зависимости от статуса передачи в НСПД;

  • [С корректной геометрией] – количество объектов, у которых есть геометрия, и она корректна;

  • [Есть документ-основание] – количество объектов, привязанных к набору данных, у которого в поле [Документ, определяющий статус действия] указан документ;

  • [Документ-основание размещен в ГИСОГД] – количество объектов, привязанных к набору данных, у которого в поле [Документ, определяющий статус действия] указан документ, размещенный в ГИСОГД;

  • [Успешно передано первично] – количество объектов, успешно переданных первично в НСПД, а также тех, по которым нет обновлений с ошибкой или в процессе;

  • [В процессе первичной отправки] – количество объектов, ожидающих завершения первичной передачи в НСПД;

  • [Успешно обновлено] – количество объектов, успешно переданных первично, по которым успешно передали обновления в НСПД;

  • [В процессе обновления] – количество объектов, успешно переданных первично, по которым обновление сведений в НСПД в процессе;

  • [Удалено объектов] – количество объектов, которые были переданы первично, но удалены из ГИСОГД;

  • [Объекты с ошибкой при передаче] – перечень объектов, первичная передача которых завершилась с ошибкой;

  • [Объекты с ошибкой при обновлении] – перечень объектов, первичная передача которых была успешной, но при попытке обновить их в НСПД возникла ошибка.

ГИС «Стройкомплекс.РФ»#

Карточка документа для отправки в Стройкомплекс.РФ

В карточке документа для отправки в Стройкомплекс.РФ представлены следующие сведения:

  • [Документ] – ссылка на карточку документа, передаваемого в Стройкомплекс.РФ;

  • [Тип документа] – тип этого документа;

  • [Статус отправки документа] – текущее состояние передачи сведений в Стройкомплекс.РФ;

  • [Номер] – номер документа из его карточки;

  • [Дата] – дата документа из его карточки;

  • [Контрольная дата для размещения] – дата, до которой документ должен быть размещен в Стройкомплекс.РФ;

  • [Дата размещения в ГИСОГД] – дата, когда документ был размещен в ГИСОГД региона;

  • [Дата передачи в Стройкомплекс.РФ] – дата, когда началась попытка направить документ на размещение в Стройкомплекс.РФ в рамках интеграции;

  • [Дата размещения в Стройкомплекс.РФ] – дата, когда документ был размещен в Стройкомплекс.РФ;

  • [Размещено в ГИСОГД в срок] – флажок, обозначающий, удалось ли передать сведения в ГИСОГД до истечения контрольной даты для размещения;

  • [Размещено в Стройкомплекс.РФ в срок] - флажок, обозначающий, удалось ли передать сведения в Стройкомплекс.РФ до истечения контрольной даты для размещения;

  • [Регистрационный номер ГИСОГД] – номер, который был присвоен документу при размещении его в ГИСОГД;

  • [Guid документа] – значение поля Guid из карточки документа;

  • [Этапы размещения в Стройкомплекс.РФ] – перечень всех сведений, которые передавались в Стройкомплекс.РФ при размещении документа.

Адресный план#

Для проверки адресного плана вносятся сведения из Федеральной информационной адресной системы (ФИАС).

Карточка актуальности адресного плана

В карточке актуальности адресного плана для подсчетов представлены следующие сведения:

  • [Муниципальный район]

  • [Городское или сельское поселение]

  • [Город]

  • [Населенный пункт]

  • [Элемент планировочной структуры]

  • [Элемент улично-дорожной сети]

  • [Земельный участок]

  • [Здание (сооружение)]

ЕГРН#

Сведения собираются раз в неделю. Карточка актуальности сведений ЕГРН содержит секции с данными по следующим видам сведений:

ЕГРН ЗУ

  • [Количество сведений ЕГРН ЗУ] – количество сведений, полученных из ЕГРН;

  • [Обновлено ЕГРН ЗУ за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено ЕГРН ЗУ за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено ЕГРН ЗУ за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено ЕГРН ЗУ более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше;

  • [Количество ЗУ с корректной геометрией] – количество сведений, у которых есть геометрия, она не пустая и корректная;

  • [Количество ЗУ без геометрии] - количество сведений, у которых полностью отсутствует геометрия;

  • [Количество ЗУ с выписками из ЕГРН] – количество сведений, которые были запрошены отдельной выпиской, а не в составе КПТ;

  • [Количество ЗУ, входящих в соответствующий кадастровый квартал] – количество сведений, геометрия которых корректна, а также входит в границы кадастрового квартала, указанного в карточке.

Объект капитального строительства

  • [Количество объектов капитального строительства] – количество сведений, полученных из ЕГРН;

  • [Обновлено ОКС за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено ОКС за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено ОКС за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено ОКС более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше;

  • [Количество ОКС с корректной геометрией] – количество сведений, у которых есть геометрия, она не пустая и корректная;

  • [Количество ОКС без геометрии] - количество сведений, у которых полностью отсутствует геометрия;

  • [Количество ОКС с выписками из ЕГРН] – количество сведений, которые были запрошены отдельной выпиской, а не в составе КПТ;

  • [Количество ОКС, входящих в соответствующий кадастровый квартал] – количество сведений, геометрия которых корректна, а также входит в границы кадастрового квартала, указанного в карточке.

Территориальная зона

  • [Количество территориальных зон] – количество сведений, полученных из ЕГРН;

  • [Обновлено терзон за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено терзон за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено терзон за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено терзон более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше;

  • [Количество территориальных зон с корректной геометрией] – количество сведений, у которых есть геометрия, она не пустая и корректная;

  • [Количество территориальных зон без геометрии] – количество сведений, у которых полностью отсутствует геометрия.

Границы

  • [Количество границ] – количество сведений, полученных из ЕГРН;

  • [Обновлено границ за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено границ за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено границ за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено границ более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше;

  • [Количество границ с корректной геометрией] – количество сведений, у которых есть геометрия, она не пустая и корректная;

  • [Количество границ без геометрии] – количество сведений, у которых полностью отсутствует геометрия.

Кадастровый квартал

  • [Количество кадастровых кварталов] – количество сведений, полученных из ЕГРН;

  • [Обновлено кадастровых кварталов за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено кадастровых кварталов за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено кадастровых кварталов за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено кадастровых кварталов более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше;

  • [Количество кадастровых кварталов с корректной геометрией] – количество сведений, у которых есть геометрия, она не пустая и корректная;

  • [Количество кадастровых кварталов без геометрии] – количество сведений, у которых полностью отсутствует геометрия.

Границы водных объектов

  • [Количество границ водных объектов] – количество сведений, полученных из ЕГРН;

  • [Обновлено границ водных объектов за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено границ водных объектов за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено границ водных объектов за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено границ водных объектов более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше;

  • [Количество границ водных объектов с корректной геометрией] – количество сведений, у которых есть геометрия, она не пустая и корректная;

  • [Количество границ водных объектов без геометрии] – количество сведений, у которых полностью отсутствует геометрия.

ЗОУИТ

  • [Количество ЗОУИТ] – количество сведений, полученных из ЕГРН;

  • [Обновлено ЗОУИТ за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено ЗОУИТ за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено ЗОУИТ за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено ЗОУИТ более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше;

  • [Количество ЗОУИТ, входящих в соответствующий кадастровый квартал] – количество сведений, геометрия которых корректна, а также входит в границы кадастрового квартала, указанного в карточке.

Территории объектов культурного наследия

  • [Количество территорий ОКН] – количество сведений, полученных из ЕГРН;

  • [Обновлено территорий ОКН за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено территорий ОКН за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено территорий ОКН за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено территорий ОКН более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше.

ООПТ

  • [Количество ООПТ] – количество сведений, полученных из ЕГРН;

  • [Обновлено ООПТ за последний месяц] – количество сведений, полученных из ЕГРН в течение последнего календарного месяца;

  • [Обновлено ООПТ за три месяца] – количество сведений, полученных из ЕГРН в течение трех последних календарных месяцев;

  • [Обновлено ООПТ за полгода] – количество сведений, полученных из ЕГРН в течение шести последних календарных месяцев;

  • [Обновлено ООПТ более года назад] – количество сведений, полученных из ЕГРН 12 месяцев назад или раньше.

Возможные ошибки#

Возможные ошибки с объектами НСПД

  • Ошибки с данными: объект не был создан в системе НСПД, так как связанный документ не размещен в ГИСОГД.

    Решение: необходимо проверить, что у объекта есть связь с набором данных, у которого в поле «Документ, определяющий статус данных» есть документ, размещенный в ГИСОГД.

  • Ошибка валидации семантической информации.

    Решение: необходимо заполнить перечисленные поля (все пробелы и знаки препинания заменены на «_»).

  • Ошибки с геометрией:

    • геометрия не прошла валидацию топологии, геометрия #1, самопересечение;

    • геометрия не прошла валидацию топологии, геометрия #1, Слишком мало точек для построения геометрии;

    • объект не может быть отправлен. Т.к. он представлен несколькими мультигеометриями MultiPolygon;

    • не удалось установить GeometryType. Полученная Jet Feature не содержит типа геометрии;

    • не содержит координат.

    Решение: проверить геометрию объекта, возможно она некорректная. Если после изменения геометрии ошибка сохраняется, обратитесь в Техподдержку.

  • Ошибки в протоколе или при настройке конфигурации:

    • не найдено правило конвертации для 'Urban10InvestmentZone' для геометрии 'Point';

    • create document error: ошибка БД (код=101);

    • an item with the same key has already been added;

    • не удалось разобрать ответ API Jet.

    Решение: передать информацию о возникшей ошибке в Техподдежку ГИСОГД.

  • Прочие ошибки:

    • код ответа: Unauthorized (401);

    • BadRequest (400).

    Решение: передать информацию о возникшей ошибке в Техподдежку ГИСОГД.
